本实用新型公开一种TTL通讯电平转换电路，用于实现第一MCU与第二MCU之间的通信，且第一MCU的工作电源为VCC1，第二MCU的工作电源为VCC2；TTL通讯电平转换电路包括电阻R1、电阻R2、电阻R3、电阻R4、电阻R6、电阻R7、三极管Q1；电阻R1一端连接第一MCU的TXD端，另一端经电阻R2接地，且电阻R1和电阻R2彼此的节点连接第二MCU的RXD端；电阻R3一端连接VCC1，另一端连接电阻R4的一端及三极管Q1的集电极；三极管Q1的发射极连接第二MCU的TXD端，电阻R4的另一端连接第一MCU的RXD端；电阻R6一端连接VCC1，另一端经电阻R7接地，且电阻R6和电阻R7彼此的节点连接三极管Q1的基极。本实用新型结构简单、转换准确性高，采用较低的成本可以实现电平转换的目的，同时增加了电路的稳定性。

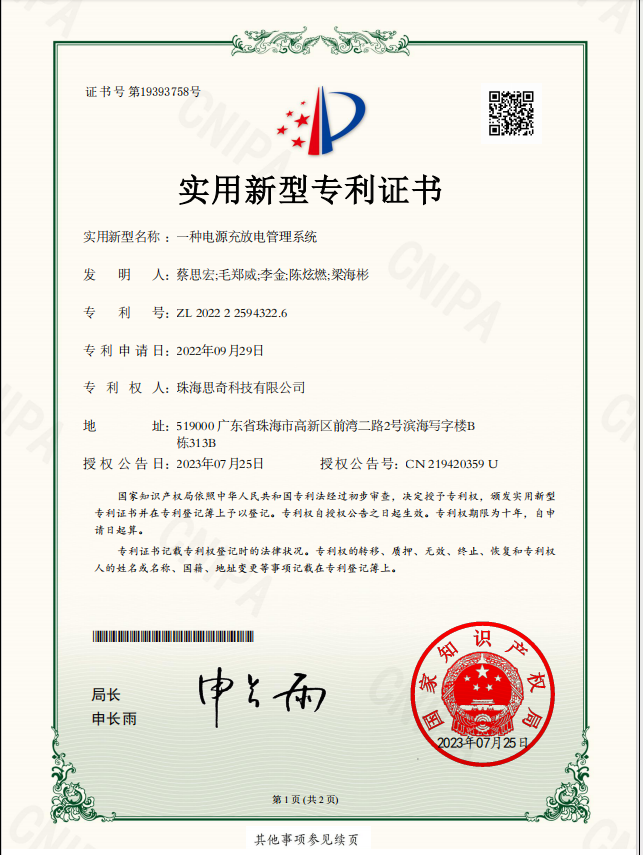

本申请实施例提供了一种电源充放电管理系统，其特征在于：包括电源适配器、电池和电源管理电路，电源适配器与外部电源连接，电源管理电路用于在电池电量满足负载设备的用电需求时，选择电池为其供电，在电池电量不满足负载设备的用电需求时，切换至电源适配器的第一输出端，由外部电源供电，电源管理电路还与电源适配器的第二输出端连接，由与电源适配器连接的外部电源与电源管理电路供电，在电池电量不足时，通过电源管理电路为电池充电。本实施例的负载所需的用电电压VCC可以通过电源管理电路由电池或适配器供电，并且当电池电压下降到充电阈值(VREF)以下时，可通过适配器为电池充电，电路结构简单，提高了电源管理的效率。

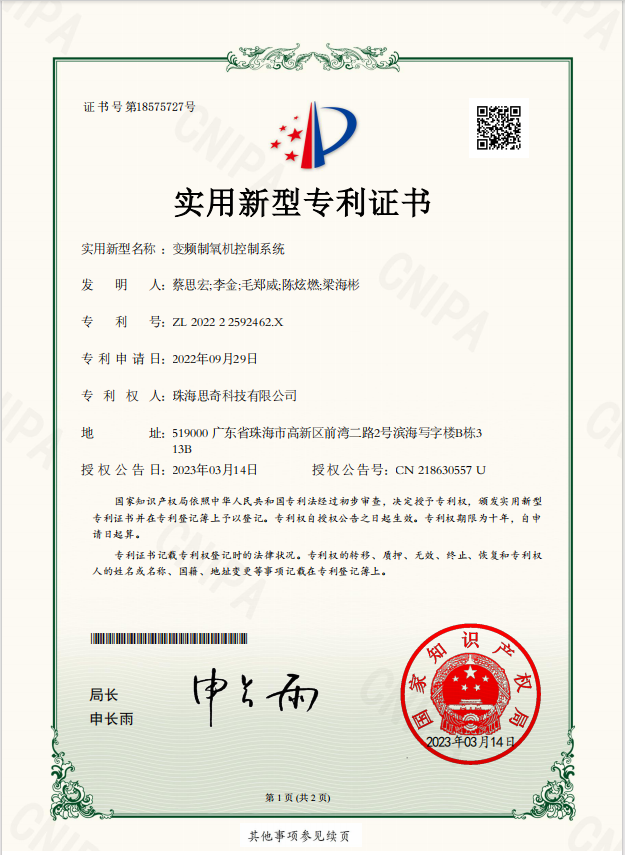

本申请实施例提供了一种变频制氧机控制系统，其特征在于：包括用于对空气进行压缩的变频制氧压缩机控制模块、利用压缩的控制制氧的制氧系统模块、电源管理模块、与电源连接的电源适配器模块和电池；所述电源管理模块，用于选择由连接电源的电源适配器供电还是由电池供电。本申请实施例提高了制氧机的智能控制能力，实现了变频压缩机控制功能。
本实用新型公开一种无极性电源输入电路及线控装置，属于电子电路技术领域。所述无极性电源输入电路包括第一输入端、第二输入端、电源地及供电输出端；还包括二极管D1、二极管D2、二极管D3、二极管D4、电容C1及DC转DC模块；二极管D1的正极和二极管D3的负极连接所述第一输入端，二极管D2的正极和二极管D4的负极连接所述第二输入端；二极管D1的负极和二极管D2的负极连接电容C1的正极及DC转DC模块的输入端，二极管D3的正极和二极管D4的正极连接电容C1的负极及电源地；DC转DC模块的输出端作为所述无极性电源输入电路的供电输出端。本实用新型能保证接入的直流电源正负反接情况下可以正常工作，还可以保证交流输入情况下都能正常工作。
本发明公开的双轴线阵相机拍照方法，其用于双轴线阵相机拍照系统，双轴线阵相机拍照系统包括伺服电机、主动轴、从动轴和线阵相机，方法包括提供系数k到双轴线阵相机系统，线阵相机触发行频推导；线阵相机每拍照一行，通过移动，多次拍照后拼接成一张图片。本发明还公开了线阵相机拍照系统、设备及存储介质。通过本发明的技术方案，可根据伺服电机的输出脉冲信号来控制线阵相机行拍照频率，从而使得相机拍照不受速度的影响，在加速、匀速、减速整个过程中，均不会出现图像拉伸、压缩异常等情况，从而改善图像拍摄效果；从动轴随着主动轴移动，可实现线阵相机的移动行程为2倍主动轴的行程，保证图像拍照效果的同时加大拍照范围或区域。
本实用新型提供了多路DC‑DC开关电源分时启动电路，包括若干依次串联的DC‑DC开关电源模块，且每个DC‑DC开关电源模块均包括一使能输入端，除第一级DC‑DC开关电源模块的使能输入端连接供电电源外，其余每个DC‑DC开关电源模块的使能输入端均连接有一可使能其开启的启动使能模块，每个启动使能模块根据前级DC‑DC开关电源模块的输出电压值设定下级DC‑DC开关电源模块的启动使能电压，控制下级DC‑DC开关电源模块的启闭。实现了分时启动开关电源的各个DC‑DC电源模块，从而降低了整个开关电源的启动电流。
